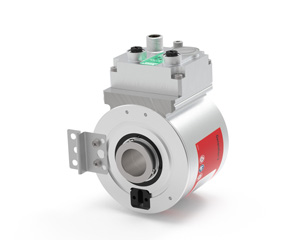

CEH 802

CEH 802

   Ø80 mm外径绝对值编码器

   空心轴机械类型

   孔径可达 Ø27 mm

￥ 0.00
0.00


   Ø80 mm外径绝对值编码器

   空心轴机械类型

   孔径可达 Ø27 mm





机械参数
最大转速≤ 3000 1/min
轴承寿命≥ 3.9 x 10+10转
- 速度≤ 3000 1/min
- 运行温度≤ 60°C
在20°C启动转矩8 Ncm
最大角加速度≤ 10+4 rad/s²
转动惯量67E -6 kgm²
孔径10 mm ; 14 mm ; 16 mm ; 20 mm ; 24 mm ; 25 mm ; 27 mm
固定方式力矩支撑槽 / 扭矩支撑架
质量约 0.7 kg
电气参数
输出接口Interbus / EtherNet / EtherCAT / ProfiNet / Profibus / IO-LINK / Drive-CLiQ
Analog / ASI / Parallel
输入电压24 VDC ; min.max 10 / 30 VDC
空载电流< 120 mA
总分辨率≤ 33 位
单圈分辨率≤ 15 位 / 32768
- 分辨率选项2 ... 4096 ; 8192 ; 16384 ; 32768 ;
多圈旋转圈数≤ 18 位 / 256000
- 多圈旋转圈数选项2 ... 4096 ; 8192 ; 16384 ; 32768 ; 65536 ; 131072 ; 256000 ;
单圈旋转圈数1 圈
输出数据位≤ 30 位
参数/功能分辨率 ; 调整参数 ; 速度参数 ; 计数方向
编程工具Fieldbus-Device
可选附带增量信号输出
- EtherCAT+ HTL / TTL1 ... 36000 脉冲 ;
环境参数
抗冲击 EN 60068-2-27≤ 1000 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 100 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
工作温度-40 °C ... +80 °C
存储温度-45 °C ... +85 °C ; 干燥环境
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP54 / IP65
