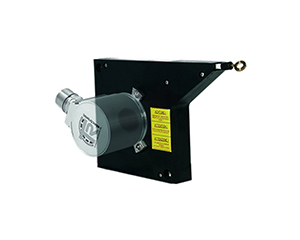

C_W 582M - SL00

C_W 582M - SL00

   标准工业58mm外径多圈编码器

   SL00系列拉线盒

   壳体轻量化平面设计

   拉线盒负载周期100万次

￥ 0.00
0.00


   标准工业58mm外径多圈编码器

   SL00系列拉线盒

   壳体轻量化平面设计

   拉线盒负载周期100万次







机械参数
测量量程3 m / 5 m
有效测量长度
- 3 m每转有效长度 230 mm
- 5 m每转有效长度 385 mm
精度 , 齿轮比
- 3 m , 5 m± 0.10 %
线性度
- 3 m , 5 m± 0.01 % 与测量值有关
重复精度
- 3 m , 5 m0.005 % 与测量值有关
拉绳出线角度≤ ± 3°
调整速度
- 3 m≤ 6 m / s
- 5 m≤ 3 m / s
弹簧回缩力
- 3 m5 … 6.3 N
- 5 m4.5 … 7 N
拉绳负载周期≤ 100 万次
拉绳直径
- 3 m , 5 m0.55 mm
材料外壳材料塑料
拉绳材料不锈钢1.4401
质量3 m 约 0.25 kg / 5 m 约 0.80 kg
电气参数
输入电压24 VDC ; min.max 10 / 30 VDC
CMW 582MSSI / Profibus / ProfiNet / CANopen / IO-LINK / EtherNet / EtherCAT
Analog / ASI / Parallel / PowerLink
单圈分辨率≤ 13 位 / 8192
- 分辨率选项2 ... 4096 ; 8192 ;
多圈旋转圈数≤ 18 位 / 256000
- 多圈旋转圈数选项2 ... 4096 ; 8192 ; 16384 ; 32768 ; 65536 ; 131072 ; 256000 ;
CEW 582MSSI / Drive Cliq / Profibus / ProfiNet / CANopen / Interbus / IO-LINK
EtherNet / EtherCAT / PowerLink / ASI / Parallel / Analog
单圈分辨率≤ 15 位 / 32768
- 分辨率选项2 ... 4096 ; 8192 ; 16384 ; 32768 ;
多圈旋转圈数≤ 18 位 / 256000
- 多圈旋转圈数选项2 ... 4096 ; 8192 ; 16384 ; 32768 ; 65536 ; 131072 ; 256000 ;
COW 582MSSI / Drive Cliq / Profibus / ProfiNet / CANopen / IO-LINK / EtherNet
EtherCAT / PowerLink / ASI / Parallel
单圈分辨率≤ 18 位 / 262144
- 分辨率选项2 ... 4096 ; 8192 ; 16384 ; 32768 ; 65536 ; 131072 ; 262144 ;
多圈旋转圈数≤ 18 位 / 256000
- 多圈旋转圈数选项2 ... 4096 ; 8192 ; 16384 ; 32768 ; 65536 ; 131072 ; 256000 ;
可编程参数分辨率 ; 计数方向 ; 可变地址 ; 速度参数 ; 调整参数
编程工具Fieldbus-Device ; TR-Soft : TRWinProg
环境参数
抗冲击 EN 60068-2-27≤ 1000 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 100 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
工作温度-40 °C ... +80 °C
存储温度-40 °C ... +85 °C ; 干燥环境
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP65
